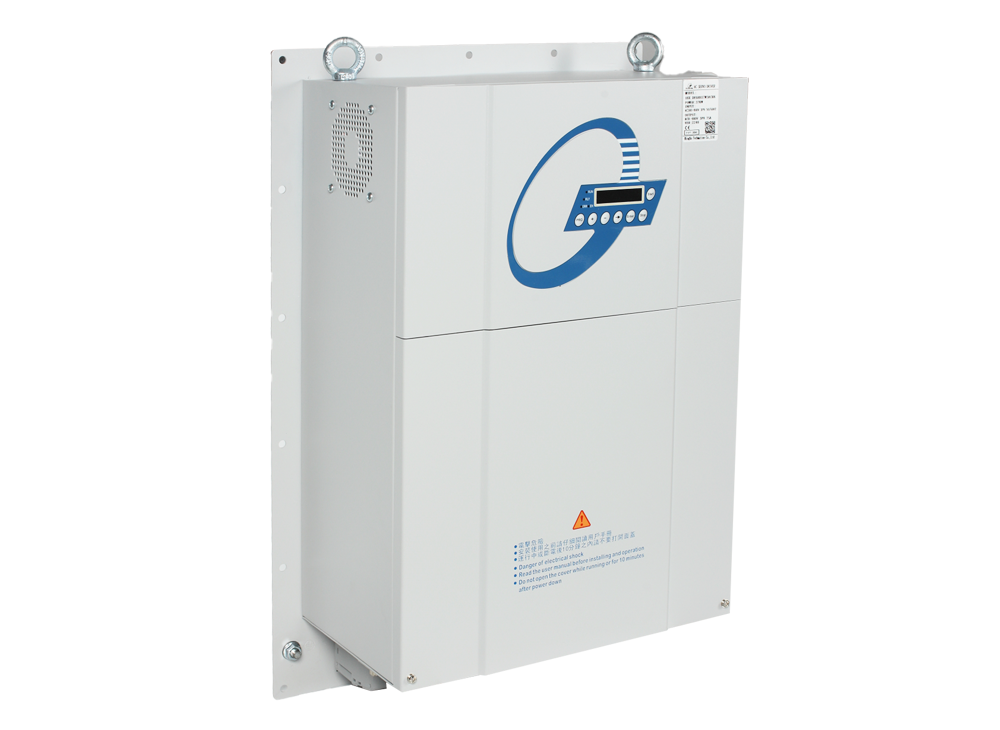

DE688風冷系列

支持resolver編碼器，

支持EtherNET，CAN_BUS或SABUS通訊，

適用于油壓軸應用，支持壓力閉環模式、速度模式。

- DE688 -

Advantage

性能提升，控制更精準，操作更簡便 增加操作面板，方便客戶調試
搭載DSP高速芯片，運算速率更高，存儲空間容量更大
實現聯動、隨動快捷切換，多種控制模式并存，滿足更多應用需求
采用AUSTONE控制平臺，控制算法和控制精度更優
支持NET/CAN/SABUS等通訊方式同上位機建立數位通訊，數據監測、修改更直觀
多重保護機制 增加網絡物理連線報警機制
全方位監控保護，具有短路、過流、過壓、欠壓等一系列保護功能
增加設定速度上升沿延遲功能
全面的防塵保護，獨立的風道設計，不拆機實現快速更換風機
標準EMC設計，全系列通過CE認證

Parameters

產品技術參數
功率輸入	輸入電壓（V）	AC 3PH 380~480V（允許波動范圍-15%~10%） AC 3PH 220V（允許波動范圍-10%~20%）
功率輸入	輸入頻率（Hz）	50Hz/60Hz
功率輸出	輸出電壓（V）	0~480V
	輸出功率（kW）	請參考“額定值”
	輸出電流（A）	請參考“額定值”
控制性能	控制方式	閉環矢量控制
	電機類型	交流永磁同步電機
	控制模式	壓力閉環模式、速度模式
	最大輸出頻率	300Hz
	壓力/流量指令給定	CHAB：模擬量、內部給定、EtherNET、CAN_BUS THBB：SABUS
	過流能力	最大2.0倍
	過載能力	4kHz載波下：120%額定電流30分鐘，150%額定電流90秒，180%額定電流8秒，200%額定電流1秒
外圍接口	模擬量輸入	CHAB：3路，DC0~10V THBB：1路，DC0~10V
	模擬量輸出	CHAB：2路，DC0~10V
	數字開關量輸入	CHAB：6路 THBB：2路
	數字開關量輸出	4路
	編碼器接口	Resolver
通訊接口	CHAB：EtherNET；CAN_BUS THBB：EtherNET；SABUS
保護功能	完善的故障保護機制：過流、過壓、欠壓、過溫、過載等
其他	安裝方式	壁掛式安裝
	運行環境溫度	’-10℃~50℃（環境溫度在40℃以上，請降額使用）
	防護等級	IP20
	冷卻方式	強制風冷
	制動單元	90kW及以下內置，以上外置
	制動電阻	選配外置
	電抗器	30~55kW內置直流電抗器，其余規格選配外置
